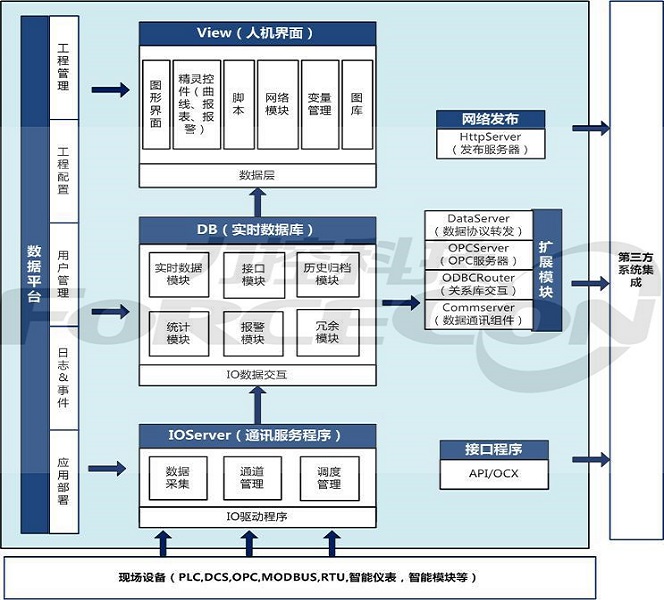

ForceControl監控組態軟件功能架構的核心是分布式區域?qū)崟r數據庫，其它應用程序或者功能模塊通過與區域?qū)崟r數據庫交互而實現其功能及擴展。軟件的主要功能模塊包括實時數據庫、設備通訊服務程序、HMI畫面、網絡通訊程序、接口SDK、Web應用服務、關系數據轉儲、數據轉發、擴展組件等幾個部分。

ForceControl產品可與力控產品家族中的其他產品無縫集成，充分發揮其作為站控自動化軟件的優勢，與數據庫等產品共同為客戶打造一個適合于各類行業應用的企業智能信息化管理系統。

產品特點

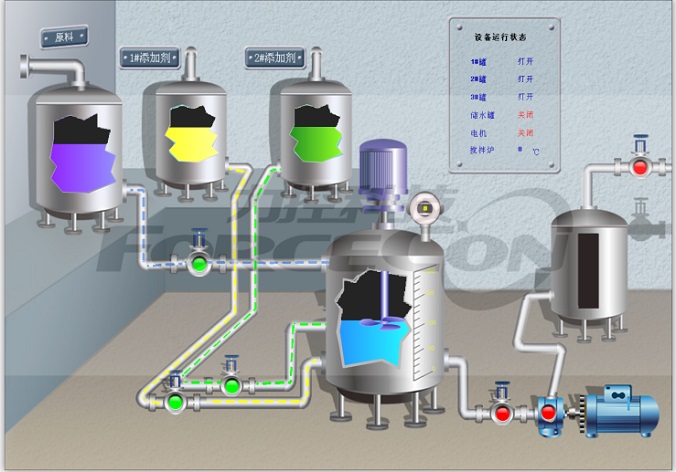

各種圖元對象具備多個圖層，通過腳本可靈活控制各圖層的顯示與隱藏，方便畫面制作；

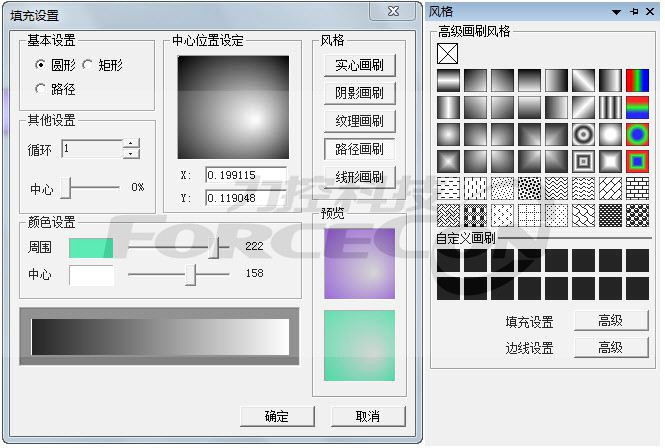

采用了GDI+繪圖技術，用戶可以實現圖元的各種陰影和過渡色的填充，使圖形的渲染更出色，界面的展示更美觀；

與.net技術無縫集成，支持WPF和WCF技術構建3D圖形對象組件；

強大的ActiveX控件對象容器，定義了全新的容器接口集，通過“腳本”可直接操作容器，調用對象的方法、屬性，方便系統的集成。

可靠的工業通訊設計

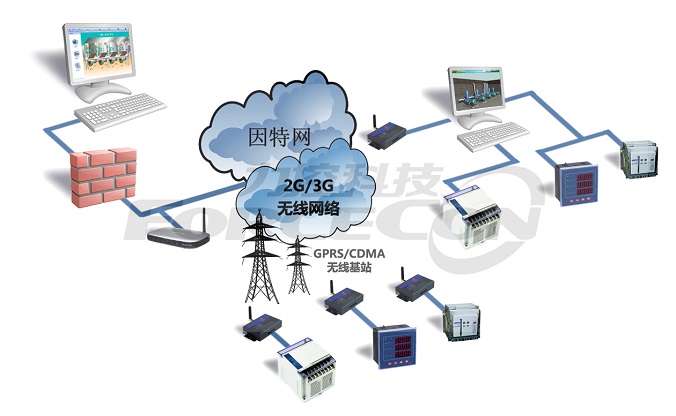

支持通過RS232、RS422、RS485、電臺、電話輪巡撥號、以太網、移動GPRS、CDMA、GSM、zigbee網絡等方式和遠程現場設備進行通訊。

支持與設備采取主從、主主、從主等多種交互機制來進行通訊，支持?jǐn)嗑€重連和續傳，通訊故障后具備自動恢復功能。

支持3000個以上的IO通訊驅動程序，支持與國內外主流的PLC、SCADA軟硬件、DCS、PAC、IPC等設備的通信與聯網。

支持IO通信多“進程”調度模式，根據實際需要可自由選擇與分配信道與設備的數量。

支持?jǐn)嗑€重連和續傳，通訊故障后具備自動恢復功能，軟件支持通訊事件的記錄與存盤。

完整的冗余與容錯技術

支持控制設備和通道冗余，支持標準的RS232、RS485、以太網的通道冗余方式，支持控制系統的“軟冗余”和“硬冗余”，支持監控服務器的雙機熱備與監控網絡的冗余。全新的多進程和多線程網絡通訊調度機制使通訊效率更好、速度更快。

★設備與鏈路冗余

提供完整的I/O設備和鏈路冗余，如典型的S7-300的軟冗余與s7-400H型的硬冗余，當設備與鏈路出現故障時自動地進行切換設備和鏈路來保證系統的穩定。

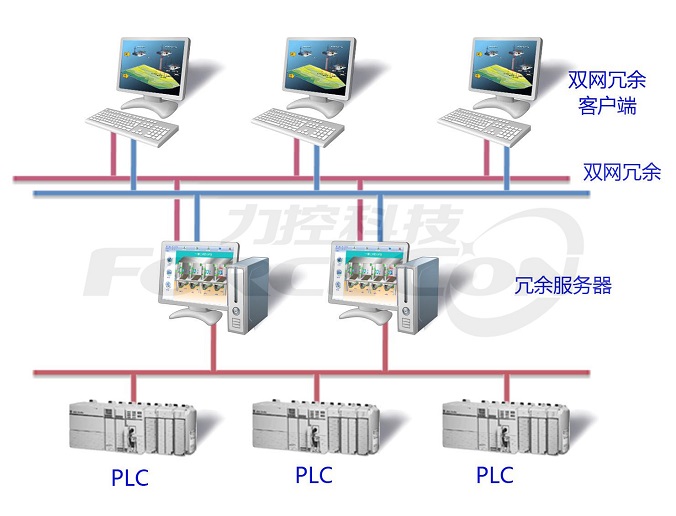

★監控服務器及網絡冗余

支持雙機冗余及熱備，支持集群。當冗余主站出現故障后，備用站能夠接替主站來操作，遠程c/s網絡客戶端自動切換，并且支持不同網段的多重監控網絡的切換。

協同方式的的可視化工具

軟件提供豐富的功能復合組件，復合組件通過后臺標準化接口能夠?qū)崿F(xiàn)多個組件間的內部對象化操作，來完成幾個組件的協同工作，組件具備豐富的方法、屬性，通過腳本可靈活的進行控制，也提供標準的趨勢曲線模板方便快速實現工程制作。

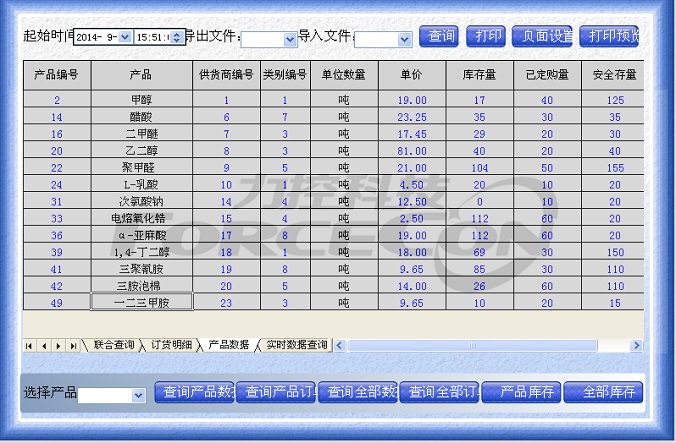

提供了“類excel”操作方式的報表工具，向?qū)Х绞街谱鞒Ｒ娚a(chǎn)報表（日報表、月報表、年報表等），也可靈活的制作各類復雜格式報表，完成對實時、歷史和統計數據的查詢、顯示、打印和輸出。

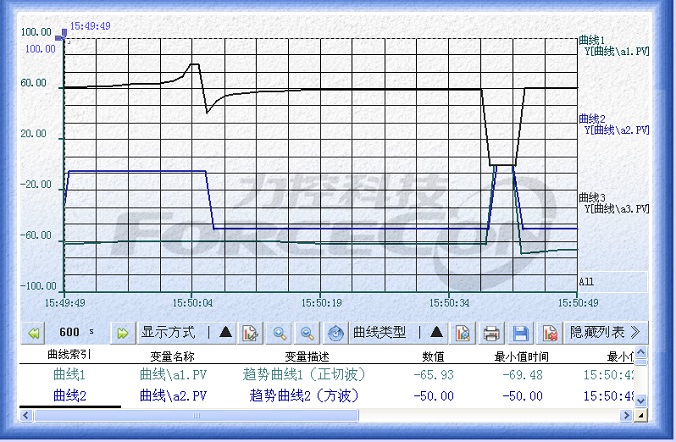

提供多種分析曲線組件，包括趨勢曲線、XY曲線、溫控曲線、餅圖、棒圖、溫控曲線等，曲線和報表組件不僅可以展現力控實時歷史數據庫的數據，而且可以與典型的如MySQL、SQL Server、Oracle、 Access等關系數據庫進行數據訪問與查詢。

分布式報警架構

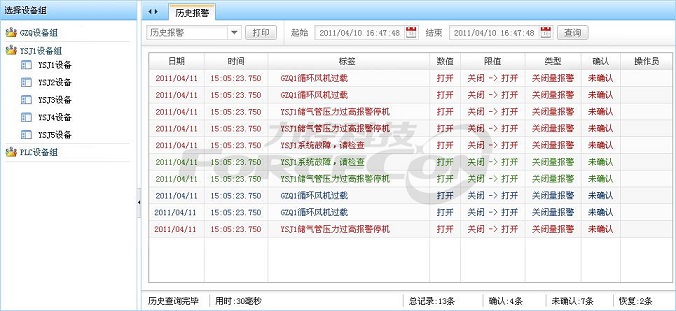

提供分布式的報警構架，具備強大的報警存儲、統計、分析、顯示、查詢、事件觸發、打印等功能，并可以和語音、視頻、多媒體進行聯動，來完成一個大型生產報警管理系統。

采用樹形結構的區域及報警組對象方式進行管理報警，支持網絡報警及操作事件的數據斷線存儲，并具備自動恢復功能。

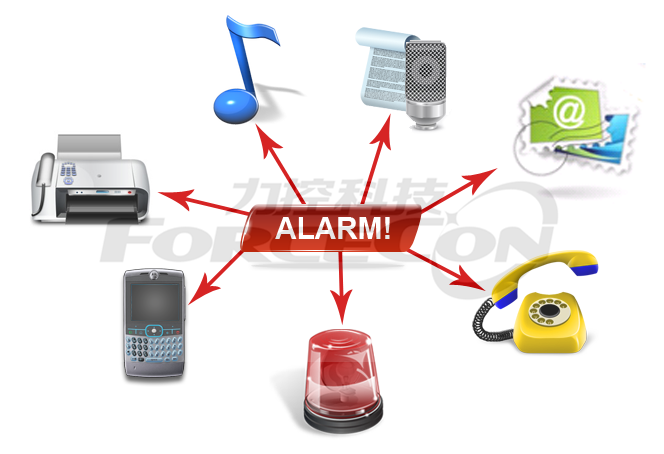

支持全方位的報警通知，包括聲音報警、語音報警、E-mail 或短信報警、逐行打印報警、Modem語音撥號報警等。

強大的編譯及運算引擎

面向?qū)ο笤O(shè)計的腳本編譯環境，“所見即所得”，支持腳本在線調試；

類“Basic”的語言環境，提供面向?qū)ο缶幊谭绞剑瑢?shí)現從簡單的數字計算到用于控制的算法的功能；

腳本類型和觸發方式多樣，支持條件動作、數據變化動作、窗口動作、循環動作等；

變量支持間接尋址功能，系統內置間接變量、中間變量、數據庫變量等多種變量方式。

高度同步的Web網絡發布

具備獨立的Web服務器，力控Web Server實現了服務器端與客戶端畫面的高度同步，Web頁面自動適應服務器工程分辨率，Web客戶端與網絡服務器的實時數據傳輸采用事件驅動機制、變化傳輸方式，IE“瘦”客戶端顯示的監控數據具有更好的實時性。

Web通訊的負載均衡使系統具備高容量的數據吞吐能力和良好的健壯性,保證幾百個Web客戶端的并發訪問。

軟件提供Web方式的ActiveX控件進行網絡發布，可通過內部的腳本函數輸出信息給外部調用者來完成Web方式的信息集成，也支持第三方的ActiveX控件進行Web發布。
