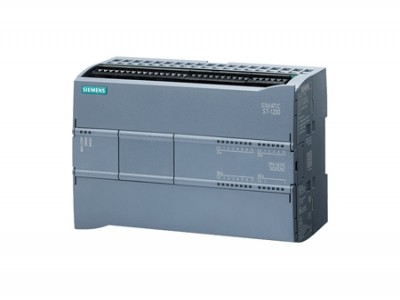

西門子1200系列PLC
瀏覽：1668 發布日期：2020-12-10 12:16:30
概述：
西門子S7-1200 小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統、控制器、人機界面和軟件的無縫整合和高效協調的需求。SIMATIC S7-1200 集成了PROFINET接口，使得編程、調試過程以及控制器和人機界面的通信可以全面地使用PROFINET工業以太網技術，并對現有的PROFIBUS系統的升級提供了很好的支持。
同時，西門子 S7-1200 小型控制器的設計具備可擴展性和靈活性，使其能夠精確完成自動化任務對控制器的復雜要求。CPU本體可以通過嵌入輸入/輸出信號板完成靈活擴展。“信號板” 是S7-1200的一大亮點，信號板嵌入在CPU模塊的前端，可以提供兩個數字量輸入/數字量輸出接口或者一個模擬量輸出。這一特點使得系統設計緊湊，配置靈活。同時通過獨立的RS-232 或 RS-485通信模塊可實現S7-1200通信靈活擴展。
西門子 S7-1200 系列的問世，標志著西門子在原有產品系列基礎上拓展了產品版圖，代表了未來小型可編程控制器的發展方向，西門子也將一如既往開拓創新
特點：
SIMATIC S7-1200 系統的 CPU 有三種不同型號：
CPU 1211C、CPU 1212C 和CPU1214C。每一種都可以根據您機器的需要進行擴展。任何一種 CPU 的前面都可以增加一塊信號板，以擴展數字或模擬 I/O，而不必改變控制器的體積。信號模塊可以連接到 CPU 的右側，以進一步擴展其數字或模擬 I/O 容量。CPU 1212C 可連接 2 個信號模塊，CPU 1214C 則可連接 8 個。所有的 SIMATIC S7-1200 CPU 都可以配備 個通訊模塊（連接到控制器的左側）以進行點到點的串行通訊。
安裝簡單方便
所有的 SIMATIC S7-1200 硬件都具有內置夾，能夠方便地安裝在一個標準的 35 mmDIN 導軌上。這些內置的夾子可以咬合到某個伸出位置，以便在需要進行面板安裝時提供安裝孔。SIMATIC S7-1200 硬件可進行豎直安裝或水平安裝。這些集成功能在安裝過程中為用戶提供了靈活性，同時也使得 SIMATIC S7-1200 成為眾多應用場合的理想選擇。
緊湊的結構
所有的 SIMATIC S7-1200 硬件在設計時都力求緊湊，以節省控制面板中的空間。例如，CPU 1214C 的寬度僅有 110 mm，CPU 1212C 和 CPU 1211C 的寬度也僅有90 mm。通訊模塊和信號模塊的體積也十分小巧，使得這個緊湊的模塊化系統大大節省了空間，
SIMATIC S7-1200 I/O模塊
信號模塊和通訊模塊具有大量可供選擇的信號板，可量身定做控制器系統以滿足需求，而不必增加其體積。
多達8個信號模塊。一塊信號板就可連接至所有的 CPU，由此您可以通過向控制器添加數字或模擬量輸入/輸出信號來量身定做 CPU，而不必改變其體積。將強大的工藝功能集于一身
用于計數和測量的高速輸入
集成了多達6個高速計數器（3個100kHz，3個30kHz），用于精確監視增量編碼器、頻率計數或對過程事件進行高速計數。
用于速度、定位或占空比控制的高速輸出
SIMATIC S7-1200 控制器中集成了 2 個高速輸出，可用作高速脈沖輸出或脈寬調制輸出。當組態成 PTO 時，它們將提供頻率為 100kHz 的 50% 占空比高速脈沖輸出，以便對步進電機或伺服驅動器進行開環速度控制和定位控制。通過 2 個高速計數器對高速脈沖輸出進行內部反饋。當組態成 PWM 輸出時，將生成一個具有可變占空比的固定周期輸出來控制電機速度、閥位置或加熱元件的占空比。
PLCopen 運動功能塊
SIMATIC S7-1200 支持對步進電機和伺服驅動器進行開環速度控制和位置控制。對該功能的組態十分簡單：通過一個軸工藝對象和通用的 PLCopen 運行功能塊（包含在工程組態系統SIMATIC STEP 7 Basic中）即可實現。除了返回（home）和點動（jog）功能以外，還支持絕對、相對和速度運動,更多實用功能
用于計數和測量的高速輸入
直接在線測試和診斷、簡單地添加工藝對象，或高效重復使用數據的全局庫理念
在線測試和診斷
即使在沒有加載項目的情況下，只需要單擊鼠標即可上線。一旦上線，會立即對項目的在線狀態和離線狀態進行比較，檢測出可能存在的差異。不同的工程組態模塊將在在線狀態和離線狀態下打開，并清晰地顯示其差異或 。
添加工藝對象
添加工藝對象也只需要單擊一下鼠標。 添加新的對象（如一個軸或一個 PID 控制器）時，工程組態系統的“添加新對象”（Add new object）窗口中會顯示相關設置。根據對象的功能為對象命名。微調各種對象時，用戶可以使用功能描述，并且可以通過在線幫助獲得更多信息。分配完對象的所有信息后，編輯器中會立即打開該對象。
控制器編程
智能功能為用戶提供支持并且減少了故障的發生幾率。由于只需要輸入少量信息，因此對程序模塊的組態和修改十分簡單高效。常用的命令可以保存在一個收藏列表中，所有的工程組態模塊可以復制并添加到其它 SIMATIC S7-1200 控制器的程序中；新圖標也可自動添加。
用戶可以快速作出更改。只需單擊鼠標，就可以改變功能模塊。在沒有分配完所有的圖標或I/O 的情況下，也可以保存模塊。這些圖標隨后也可在用戶程序中進行更改。組態和修改連接等操作也可輕松進行。
集成 HMI 工程組態
SIMATIC STEP 7 Basic 包括功能強大的HMI 軟件 SIMATIC WinCC Basic，用于對SIMATIC HMI 精簡系列面板進行高效的編程和組態。高效的工程組態包括，例如：通過智能拖放功能直接使用 HMI 項目中的控制器過程值。HMI 是整個項目的一部分，HMI 數據可始終保持一致性。HMI 和PLC 之間的連接可以集中定義。還可以創建多個模板并分配給其它畫面。完全集成的HMI 功能使組態 SIMATIC HMI 精簡系列面板變得十分方便且高效,快速、簡單、靈活的工業通訊。
集成 PROFINET 接口
新型的 SIMATIC S7-1200 配備了集成PROFINET 接口，提供與下列組件的無縫通訊：集成SIMATIC STEP 7 Basic 工程組態系統（用于編程）；SIMATIC HMI 精簡系列面板（用于可視化）；其它控制器（用于 PLC 間的通訊）；第三方設備（用于可選的高級集成）。
組網簡單
SIMATIC S7-1200 通訊接口由一個抗干擾的 RJ45 連接器組成。該連接器具有自動交叉網線（auto-cross-over）功能，支持16 個以太網連接，數據傳輸速率達10/100 Mbit/s。為了組網靈活性，可以將緊湊型交換機模塊 CSM 1277 和 SIMATIC S7-1200 一起使用，以便輕松組建一個統一或混合的網絡（具有線型、樹型或星型的拓撲結構）。CSM 1277 是一個 4 端口的非托管交換機，用戶可以通過它將 SIMATIC S7-1200連接到3 個附加設備。除此之外，如果將 SIMATIC S7-1200 和 SIMATIC NET 工業無線局域網組件一起使用，您還可以獲得一個全新的組網規模。
與其它控制器和 HMI 設備進行通訊
為了保證與其它控制器和 HMI 設備之間的通訊，SIMATIC S7-1200 可以連接到多個S7 控制器和 HMI 設備，使用成熟的 S7 通訊協議進行通訊。
與第三方設備進行通訊
SIMATIC S7-1200 上的集成接口不僅可以與其它廠商的設備進行無縫集成，還可以通過開放式以太網協議 TCP/IP native 和ISO on TCP 與多個第三方設備進行連接和通訊。集成的工程組態系統 SIMATIC STEP7 Basic 還為 SIMATIC S7-1200 提供了標準 T-Send/T-Receive 指令，因此用戶在設計自動化解決方案時能夠獲得更高的靈活性。
